Design

Mastercam Design

Kuigi Mastercam on tuntud CAM tarkvarana, sisaldub selles ka võimas CAD tarkvara. Mastercam Design sisaldub enamuses Mastercam pakettides, kuid on saadaval ka eraldiseisva paketina. Nõnda saad keskenduda projekteerimisele, jättes programmeerimise istekoha vabaks. Mastercam Design sisaldub Mastercam Mill, Lathe, Router ja Wire toodetes. Mastercam Design’i abil saab efektiivselt luua geomeetriat, solideid, parameetrilisi ja NURBS pindu. Kõige selle juures peetakse silmas hilisemat tööradade programmeerimist.

Mastercam Solids

Mastercam’i Integreeritud Parasolid® mootoril baseeruva solidi modelleerimise tarkvara abil saab kiiresti konstrueerida solideid kasutades tuntud tehnikaid. Kiireks redigeerimiseks salvestatakse solidi loomise ajalugu ja koos ajaloo puuga importida paljude teiste CAD programmide faile.

Mastercam on maailmas enim kasutatav CAM tarkvara* ja paljude CNC programmeerijate esimeseks valikuks. Mastercam X9 on selle populaarse programmi uus generatsioon, mis toob teieni lihtsad CAD modelleerimise tööriistad koos põhjaliku NC programmeerimisega.
* Allikas: CIMdata, Inc.


design1

Traatgeomeetria

Mastercam’i tõhus CAD mootor teeb projekteerimise väga lihtsaks. Iga geomeetria, mille loote, on “elus”, võimaldades, seda kergesti muuta kuni ta on täpselt selline nagu soovid. Ja enamgi veel, lihtsalt, mõne klikiga leitavate traditsiooniliste funktsoonidega lihtsustub isegi kõige keerukamate detailide loomine.

  • Mitmed punkti ja joone loomise tehnikad.
  • Efektiivne kaarte, ringide ja ümarduste loomine, k.a. ahela kõikide nurkade ümardamine korraga.
  • Splainide loomiseks pinnale on suur hulk funktsioone nagu näiteks pinnale projektsioon, pinnaga lõikumine, servakõverad, ristumiskõverad ja jagamisjooned.
  • Eelnevalt ümardatud kujundite loomine hoiab aega kokku.
  • Muuda laiust, stiili ja värvi üldiselt või ühel elemendil.
  • Saate kiiresti muuta selliseid parameetreid nagu joone pikkus ja kaare raadius pärast loomist.
  • Nurkade lihtne ümardus või faasistamine.
  • Joonte, kaarte, splainide ja pindade pikendamine.
  • Kiire teisaldus, peegeldus ja skaleerimine (ühes suunas või eri X,Y, Z faktoritega ).
  • Lihtne elementide liigutamine.
  • Assotsiatiivsed mõõtmed uuenevad mudelit muutes.
  • Ulatuslikud CAD tööriistad, sealhulgas piiramatu undo/redo.
  • Kohandatav AutoCursor™ haarab kinni levinud konstruktsioonipunktidest.
  • Automaatne jaotusjoone arvutamine vormide loomiseks.
  • Ulatuslikud võimalused mudeli analüüsiks.

design2

Võimas pinnamodeleerimine

Pinnamodelleerimine jääb üheks parimaks viisiks 3D orgaaniliste vormide loomiseks. Mastercam pakub suure kogumi pindade disainiks mõeldud tööriistu, mis annavad sulle kontrolli isegi kõige peenemate elementide üle.

  • Parameetriliste ja NURBS pindade loomine sellistel meetoditel nagu loft, pöörd, lohistus, kald ja ofset.
  • Fence ja võrk pinnad täiendavad modelleerimise võimsust.
  • Üksiku ja mitme pinna trimmimine kõverate, tasandite ja pindadeni.
  • Lihtne pindade pikendamine ja katkestamine.
  • Uus arukam trimmitud pindade pikendamine väldib auke, mis kaasnevada tavaliselt trimmitud pindade pikendamisel.
  • Paindlik pindade ümardamine võimaldab konstantset raadiust ja „punkt-klikk“ muutuvaid raadiuseid
  • Automaatne jaotusjoone arvutamine vormide loomiseks.
  • Realistlikult varjestatud pindade loomine, muutmine ja käsitlemine.
  • Võimas pinnakumeruste analüüs

design3

Solid modelleerimine tootmisele

Solid-modelleerimine muudab viisi kuidas tooteid projekteeritakse. Nüüd saate selle mugava töövahendi tuua oma tehasesse.

  • Toodete, vormide ja rakiste kiirem modelleerimine kasutades integreeritud solideid, pindu ja traatmudelit.
  • Suurem paindlikkus väljast tulevate mudelite vastuvõtul.
  • Solidi töötlemine Mastercam’i mitmekülgsete CAM funktsioonidega.
  • Solidi mudelite kasutamisel muutub Mastercam tõeliseks hübriid modelleerijaks.
  • Tööstuse juhtival Parasolid® mootoril baseerudes, pakub Solids mitmekülgsed solidi modelleerimist tootmist silmas pidades.
  • Solids võimaldab teil mitmekülgselt, effektiivselt solideid modelleerida.
  • Kiire solidi konstrueerimine kasutades tuntud tehnikaid.
  • Võimsad pöörd, ekstruud, loft ja lohistus käsud.
  • Lihtne kooriku ja seina loomine.
  • Boole’i operatsioonid – liitmine, lahutamine ja ühisosa leidmine – solidite ja pindade vahel.
  • Kiire, effektiivne faasistus ja ümardus, sealhulgas pind-pind ümardused.
  • Solidi külgede kallutamine.
  • Lehtsolidite loomine, milliseid saab paksendada, koorikustada jms.
  • Solidi trimmimine üksiku või mitme pinnani kasutades lehtsolidit.
  • Vabadus luua mudel ilma tootepiiranguteta.
  • Hübriidmodelleerimine solidi, pindade ja traatmudeli koostoimel.
  • Kiire ja lihtne tööriistale piiride loomine solidist või pindadest.
  • Lihtne mustrite abil loomine.

design4

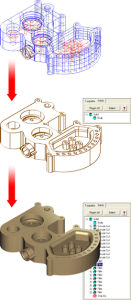

Paindlik hübriid modelleerimine

Paindlikkus on otsustava tähtsusega toote efektiivseks projekteerimiseks ja programmeerimiseks. Solids võimaldab segada ja sobitada erinevaid modellerimise tehnikaid. Kas peate lisama pindu või traatelemente solidile? Soovite kiiresti lisada solidi komponente oma keerukale pinnamudelile? Nüüd on see lihtne. Solids tagab teile solidi kiiruse, pindade võimalused ja traatmudeli lihtsuse. Teie vaid valite tööle sobiva tööriista.

Paindliku projekteerimise täpsed töövahendid

  • Õmble pindade kogum üheks solidiks.
  • Mastercam’i „Solid Feature Recognition“ (Solidi elementide ära tundmine) leiab imporditud soliditet sellised omadused nagu ümardused ja avad ja lisab need solidi ajaloo puusse.
  • Lihtsaks muutmiseks saab solidi külki kustutada ja lisada.
  • Kergemaks tuvastamiseks määra erinevatele osadele erinevad värvid.

Solidi töötlemine on tehtud lihtsaks

Solids on täielikult integreeritud Mastercam CAD/CAM toodetega. Kombineerituna Mastercam Mill’iga, annab Solids teile mugava võimaluse töödelda solid mudeleid. Impordi, loo ja programmeeri solideid sama, lihtsalt kasutatava kasutajaliidesega ning täieliku ligipääsuga Mastercami võimastele programmeerimise vahenditele.

design5

Solids tagab täieliku assotsiatiivsuse mudeli ja tööraja vahel. Tehke mudelis kiire muudatus ja saate vaid ühe hiireklikiga uuendatud töörajad.design6

Solids annab teile vabaduse, millist ei saavuta teist tüüpi modelleerimisega, näiteks nagu mudeli eemaldamine materjali plokist vormi loomiseks.

Translaatorid

Mastercam sisaldab sellised translaatoreid nagu IGES, Parasolid®, SAT (ACIS solids), AutoCAD® (DXF, DWG ja InventorTM ), SolidWorks®, Solid Edge®, KeyCreator®, Rhino®, STEP, EPS, CADL, STL, VDA ja ASCII. Otsetranslaatorid CATIA®, Pro-E® ja teistele on samuti saadaval. Spetsiaalsed tasuta Mastercam Direct lisad paigutavad Mastercam’I nupu otse teie SolidWorks, Solid Edge või AutoCAD Inventor tööribale.

Avatud ligipääs solid mudelitele

  • Lisades STEP ja Pro/E® saate importida solideid, pinna- ja traatmudeleid.
  • Parasolid® ja SAT failide eksportimine.
  • SolidWorks® ja Solid Edge® failide otsene avamine isegi koos ajaloopuuga kasutades tasuta Mastercam Direct linke.

Toote käsitlus ja mõõtmestamine

  • Solids Manager efektiivseks operatsioonde jälgimiseks, ümberreastamiseks ja muutmiseks.
  • Sellised andmed nagu ruumala, pindala ja raskuskese.
  • Automaatne mitme vaate solidist tööjoonise tegemine varjatud joontega.
  • Punkt-klikk mõõtmestamine on samalihtne kui traatmudelil.

Toodete võrdlus

Design LT

Design

Täielikult kohandatav

X

X

Selliste elementide loomine/muutmine ja teisaldamine nagu: punktid, jooned, kaared, ümardused, faasid, splainid, mõõtmestus, polügon, ellipse

X

X

– Kõverad

X

– Pinnad

X

– Primitiivid

X

– Solidist 2D profiil

X

Elav pinnamodelleerimine

X

Solid modelleerimine

valikul

Saate luua ja mõõtmestada elavat 2D & 3D traatgeomeetriat

X

X

Mastercam-i failide lugemine ja kirjutamine

X

X

Autocad, SolidWorks, Solid Edge failide lugemine (Failid tulevad sisse pindadena kuni ei ole lisatud Solid lisa.)

ainult traatmudel

X

Loeb IGES, DXF/DWG, VDA, ASCII, PLT-HPGL, CDL, EPS, STL faile

X

X

Loeb STEP, SAT/ACIS, Parasolids, Inventor faile

ainult traatmudel

X

Loeb otse Catia ja Pro/E faile

valikul

Kirjutab STEP, SAT/ACIS, Parasolids faile

X

Kirjutab IGES, DWG/DXF/Inventor, VDA, ASCII, CDL, STL faile

X

X

Elementi omaduste analüüs
– Pindala

X

– Solidi omadused

X

Lisaprogrammide toetus

X

X

– Raster-ist Vector-iks konverteerimine

X

– Art Design

X

– Nesting

X

Toetab muude firmade poolt tehtud lisasid

X
